MSCHA無功自動補償成套裝置各個型號代表什么意思
MSCHA型高壓無功自動補償裝置根據配電變壓器的無功負荷，逐級自動切換并聯在配電變壓器3~20kV母線上的電容器組，提供相應的容性無功功率，其型號已標注含義。

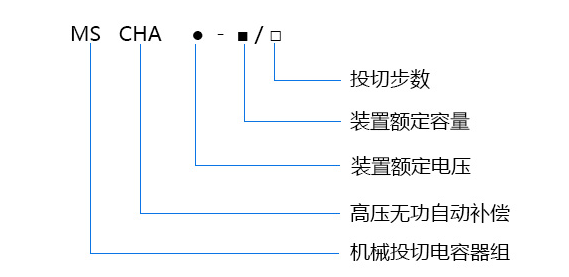

無功自動補償成套裝置型號含義
MS - 代表機械投切電容器組，CHA - 代表高壓無功自動補償，• - 代表裝置額定容量，■ -代表裝置額定容量，□ - 代表投切步數。
MSCHA型高壓無功自動補償裝置突破了原電力系統電容器組固定補償投入造成的補償，切除后母線無功補償不足的缺點，大大提高了母線的功率因數，并能穩定在一定水平，從而穩定了系統電壓，提高了變壓器利用率。該裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、開關設備、控制保護裝置等組成。
MSCHA無功自動補償成套裝置
產品特點
單元積木式設計，機柜之間采用硬母線連接，運行可靠，可擴充機柜數量增加容量。檢查封裝器件在各種工作條件下的諧振。選擇單組容量時，盡量避開諧振放大區，或選擇合適的電抗率，避開諧振條件，保證裝置在各種工況下安全運行。該裝置采用先進的無功功率控制器，可以實時在線監測系統的無功功率因數，并實時跟蹤切換。還可以根據用戶要求配備RS232/485通信接口，將整個裝置的運行數據上傳到監控系統。除了使用噴霧熔斷器或內部熔斷器作為單個電容器的過流保護之外，還提供零序電壓保護。
