圖文了解VCS隔離開關箱內部結構特點
發布日期：2021-12-03
掃一掃
來源：
瀏覽次數：295
VCS隔離開關箱是一種設有聯鎖裝置的配電設備，能夠確保工作人員的人身安全。常用于配電設備緊急斷開、就地安全斷開，以及電機起停控制、正反轉控制、變速驅動控制等解決配電方案。為了讓大家更好了解VCS隔離開關箱的結構特點，下面以圖文的內容展示其箱內結構。
一、結構

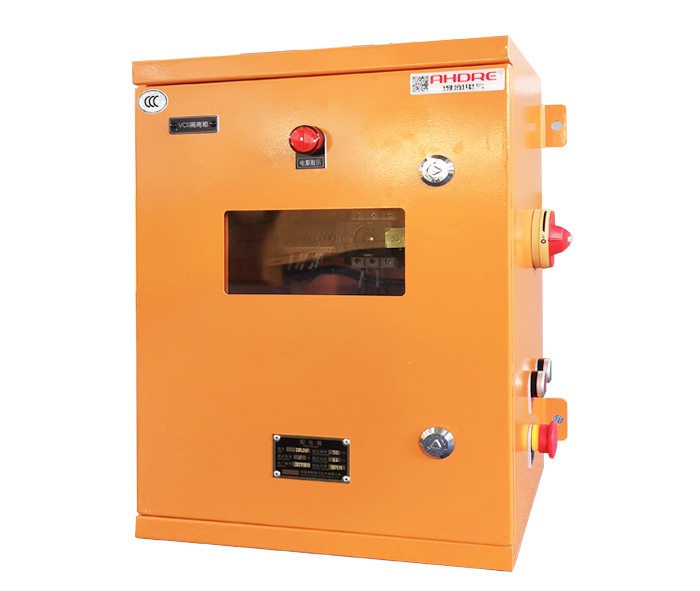

VCS隔離開關箱由箱體、可視窗口、隔離開關、連鎖機構、操作手柄、端子排、分合閘按鈕、急停按鈕等組成。隔離開關通過機械聯鎖裝置與箱體的外側壁上安裝的操作手柄相連接，同時該機械聯鎖裝置與箱門進行聯鎖，使得隔離開關處于合閘狀態時箱門鎖定無法打開，且箱門處于打開狀態時隔離開關無法合閘。
二、特點
1、可視功能：VCS產品選用SOCOMEC SIRCO MV系列和ABB OT系列原裝進口隔離開關，具有兩個完全斷開指示功能，使得開關觸點分合狀態一目了然，從而保護機器設備和人的安全。
2、防護裝置：VCS箱體門沿呈180度角外翻，箱門內側一次性點膠密封，進線電纜采用緊固螺栓密封等方式，使得箱體整體防護等級達到IP65。
3、聯鎖裝置：設有聯鎖裝置確保操作人員的人身安全。
得潤電氣自主生產的VCS隔離開關箱已廣泛應用于各行各業中，并至今運行穩定。在配電設備的設計、制造、檢驗等各個過程中嚴格按照行業要求進行質量控制，確保順利應用在各配電項目中。
